工作原理
旋風除塵器是利用旋轉氣流所產生的離心力將塵粒從合塵氣流中分離出來的除塵裝置。它具有結構簡單,體積較小,不需特殊的附屬設備,造價較低.阻力中等,器內無運動部件,操作維修方便等優點。

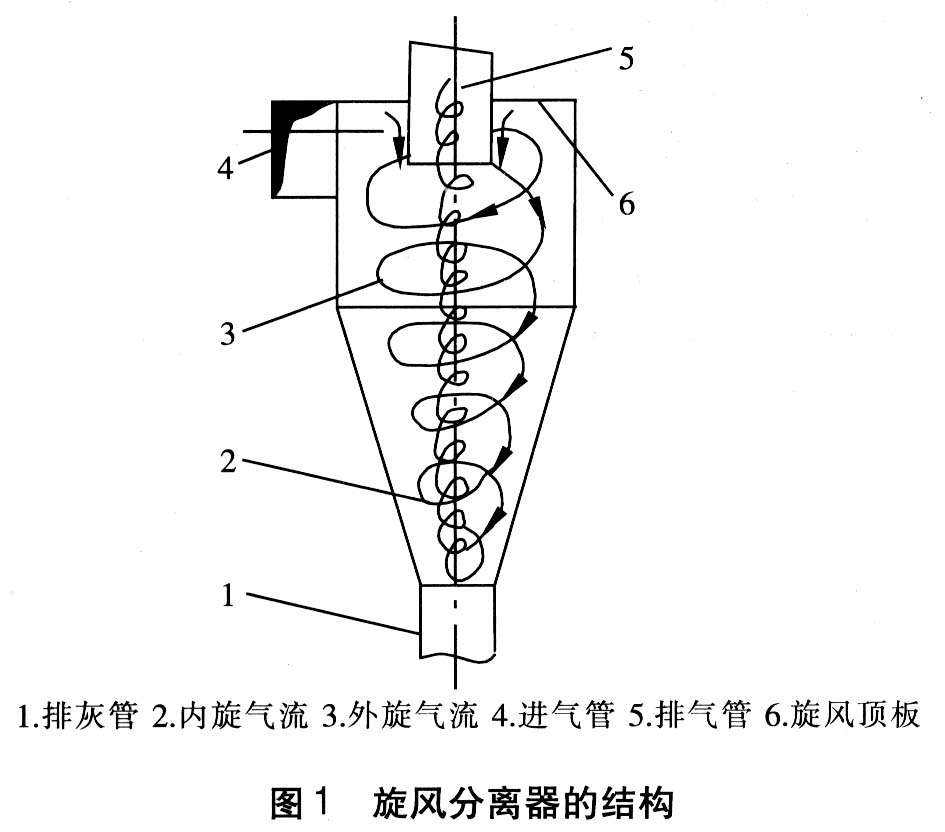

旋風除塵器內氣流與塵粒的運動概況:旋轉氣流的絕大部分沿器壁自圓簡體,呈螺旋狀由上向下向圓錐體底部運動,形成下降的外旋含塵氣流,在強烈旋轉過程中所產生的離心力將密度遠遠大于氣體的塵粒甩向器壁,塵粒一旦與器壁接觸,便失去慣性力而靠入口速度的動量和自身的重力沿壁面下落進入集灰斗。旋轉下降的氣流在到達圓錐體底部后.沿除塵器的軸心部位轉而向上.形成上升的內旋氣流,并由除塵器的排氣管排出。
自進氣口流人的另一小部分氣流,則向旋風除塵器頂蓋處流動,然后沿排氣管外側向下流動,當達到排氣管下端時,即反轉向上隨上升的中心氣流一同從誹氣管排出,分散在其中的塵粒也隨同被帶走。
適用范圍
旋風除塵器主要適用于:五金、水泥、家具、建材、陶瓷、化工、鞋業、鑄造、鋁制品、冶金、機械加工、有色金屬等各工業領域的粉塵凈化。
一般只針對于凈化非纖維、非黏結性粉塵,以及溫度在400℃以下的非腐蝕性氣體。
大多用來去除10μm以上的粒子,并聯的多管旋風除塵器裝置對10μm的粒子具有80~85%的除塵效率。
選用耐高溫、耐磨蝕和耐磨的特種金屬或陶瓷材料構造的旋風除塵器,可在溫度高達1000℃。
從技術、經濟諸方面考慮多管旋風除塵器壓力損失控制范圍一般為500~1500Pa。
產品參數
設備型號 |
進口風速(m/s) |
風量 (m3/h) |
阻力(kg/m2) |
效率 % |
安裝尺寸 |
||
X |
Y |
X |
Y |
||||
XFC-1 |
12~27 |
630~1050 |
30~90 |
27~75 |
85~99 |
438×381×1606 |
438×381×1306 |
XFC-2 |
1280~2138 |
603×534×2172 |
603×534×1375 |
||||
XFC-3 |
2090~3480 |
772×685×2172 |
772×685×2395 |
||||
XFC-4 |
3650~6080 |
994×889×3529 |
994×889×3089 |
||||
XFC-5 |
5030~8380 |
1167×1040×4110 |
1167×1040×3600 |
||||
XFC-6 |
6550~10620 |
1332×1094×4671 |
1332×1094×4110 |
||||
XFC-7 |
8370~13980 |
1495×1345×5232 |
1495×1345×4232 |
